TL型钢铝拖链内高49mm
  • TL型钢铝拖链内高49mm
  • 上一个产品: TL型钢铝拖链内高32mm
    下一个产品: TL型钢铝拖链内高56mm
  • 产品参数
  • 0

手机网站

客服微信

产品介绍

 TL II型钢制拖链:

TL II型钢制拖链

▲支撑板I型整体式、II型上下分开式

支撑板I型整体式、II型上下分开式

 TL III型钢制拖链:

TL III型钢制拖链

▲支撑板I型整体式、II型上下分开式


支撑板I型整体式、II型上下分开式

 TL65型钢铝拖链安装尺寸图:

TL 65型钢铝拖链

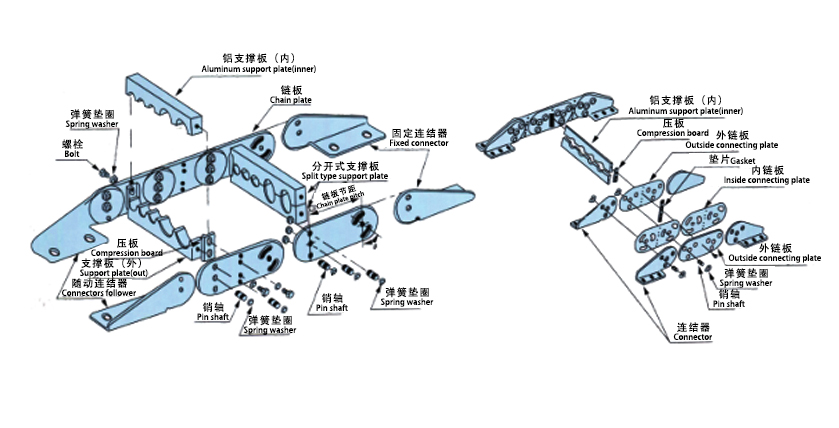

TLI、II型上下分开式图

TL III型钢制拖链上下分开式图片


 TL型钢铝拖链参数:


参项Reference型号TypeTL45TL65TL80TL95TL115TL125TL155TL180TL225TL250
节距Pitch  t45658095115125155180225250

弯曲半径  R

Bending radius

可根据用户要求定制

50/75/90/114/14575/90/114/125/145/185100/115/125/145/185/200/250/300114/145/200/250/300145/200/225/250/300/350200/250/300/340/350/450/500/575/700/750200/250/300/340/350/450/500/600250/300/350/450/460/600/600400/500/600/750/800/850/1000400/500/600/750/800/850/1000

拖链zui小宽度  Bmin

Minmum width of drag chain

35505560708090100160190

拖链高度

Height of drag chain

3249
56758696120144200220

拖链长度

Drag chain length

由用户按需要自定

Customized by the user as needed

支撑板zui大孔径  D1

Max hole diameter of support plate

-323550637597110146166

允许不用支撑轮长度

Non support range

4589101010101214

形式

Type

IIII.II.IIIII.IIII.II.IIIII.IIIII.IIIII.IIIII.IIIII.IIIII.III

 TL型钢铝拖链应用案例:


▲ 机床▲ 加工中心▲ 铸造厂▲ 钻井平台


圣达企业优势



01.雄厚实力拥有18年拖链研发生产经验

  圣达拥有35年的行业经验,专为用户提供拖链和配线器材;

  拥有10000㎡厂房面积,20台注塑机、折弯机 、激光切割、数控切割、数十几台先进设备。


02.强大的团队实力满足各种拖链配套需求

  圣达拥有成熟的研发技术,数十人设计团队,5年丰富的生产及销售经验

  研发团队有设计和高品质产品制造能力,能满足拖链配套产品的各种需求。


03.大库存·出货快满足高产量需求

  圣达具备大量的稳定库存,能满足用户大批量批发需求;

  与各大知名物流企业保持长期合作关系,正常规格可在24小时内发货。


04.打造品牌服务构建专业体系

  圣达拥有专业强大的技术服务团队,随时为用户提供各种拖链解决方案和服务支持;

  24小时贴心服务,快速响应客户售后问题,全程为您提供舒心服务。
