微小型拖链内高5mm
-
产品参数
颜色：黑色
材质：尼龙66
型号：5系列
优势：货源充足，厂家直发
-
手机网站
客服微信
微小型拖链系列
型号：5系列
颜色：黑色
材质：尼龙66
优势：货源充足，厂家直发
主要技术参数
节距=20mm，每米节数=50，链长=S/2+K，S=形成距离，K=兀。“安全质量”
Pitch=20mm，number of pitches per meter=50chain length=S/2+K,S=distance
K=Pi，R+“Satety Quantity”
| R | 10 | 15 | 18 |
| H | 28 | 38 | 44 |
| D | 24 | 29 | 32 |
| K | 60 | 70 | 80 |
可选配的接头要装方式
系列号 Serial NO. | 内高 Hi | 内宽 Bi | 外高 Ha | 外宽 Ba | 节距 Pitch distance | 弯曲半径（R） Bending radius | 款式 Styles |
孔径 Bore diameter Φ1
| 孔距（MM）hole distance | 代号 NO. |
| A | B | C | D | E | F |
| MINI05.01 | 5 | 5 | 8 | 8.8 | 10 | 10 15 18 | B | 3 | 8 |
| 21 |
| 4 | 9 | MINI5Q.1B.12PZ |

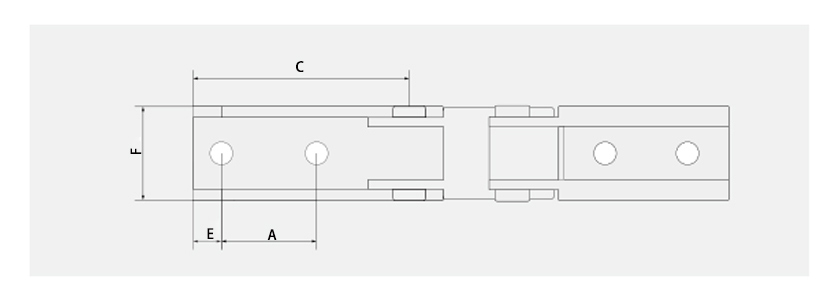

接头安装尺寸图
微小型拖链结构：
1.拖链外形似坦克链，由众多的单元链接组成，链接之间转动自如。
2.相同系列拖链的内高、外高、节距相同，拖链内宽、弯曲半径R可有不同的选择。
3.单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管、水管等放入拖链。
4.拖链的每一节都能够被设计为可打开，便于安装和维修。运动时噪音低、耐磨，可高速运动。
5.另可提供分隔片，将链内空间按需要分隔开。
应用领域：数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。
用途：能够对内置的电缆油管、气管，水管等起到牵引和保护作用，使机床整体看起来更美观，更富有艺术感。
微小型拖链特性：
1.具有较高的压力和抗拉负荷，良好的韧性、高弹性和耐磨性，阻燃，高低温时性能稳定，可以使用在室外。
2.抗耐性：耐油、耐盐，并有一定的耐酸、耐碱能力。
3.运行速度和加速度（具体速度、加速度视运行情况而定）。
4.运行寿命长。
