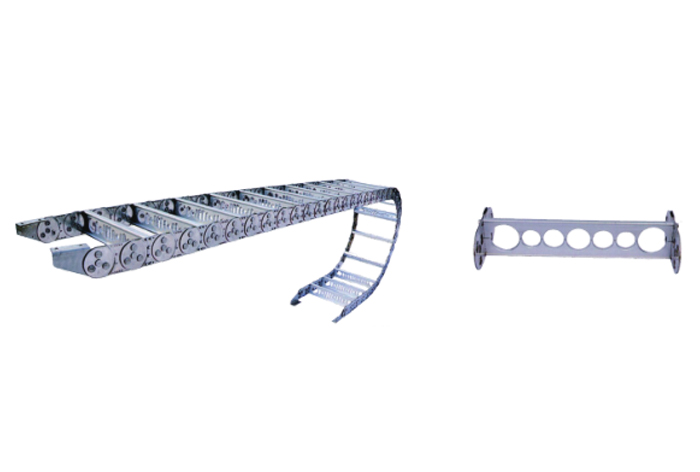

TL II型钢制拖链：
▲支撑板I型整体式、II型上下分开式
TL III型钢制拖链：
▲支撑板I型整体式、II型上下分开式
TL180型钢铝拖链安装尺寸图：
TL型钢铝拖链参数：
| 参项Reference型号Type | TL45 | TL65 | TL80 | TL95 | TL115 | TL125 | TL155 | TL180 | TL225 | TL250 |
| 节距Pitch t | 45 | 65 | 80 | 95 | 115 | 125 | 155 | 180 | 225 | 250 |
弯曲半径 R Bending radius 可根据用户要求定制 | 50/75/90/114/145 | 75/90/114/125/145/185 | 100/115/125/145/185/200/250/300 | 114/145/200/250/300 | 145/200/225/250/300/350 | 200/250/300/340/350/450/500/575/700/750 | 200/250/300/340/350/450/500/600 | 250/300/350/450/460/600/600 | 400/500/600/750/800/850/1000 | 400/500/600/750/800/850/1000 |
拖链zui小宽度 Bmin Minmum width of drag chain | 35 | 50 | 55 | 60 | 70 | 80 | 90 | 100 | 160 | 190 |
拖链高度 Height of drag chain | 32 | 49
| 56 | 75 | 86 | 96 | 120 | 144 | 200 | 220 |
拖链长度 Drag chain length | 由用户按需要自定 Customized by the user as needed |
支撑板zui大孔径 D1 Max hole diameter of support plate | - | 32 | 35 | 50 | 63 | 75 | 97 | 110 | 146 | 166 |
允许不用支撑轮长度 Non support range | 4 | 5 | 8 | 9 | 10 | 10 | 10 | 10 | 12 | 14 |
形式 Type | III | I.II.III | II.III | I.II.III | II.III | II.III | II.III | II.III | II.III | II.III
|

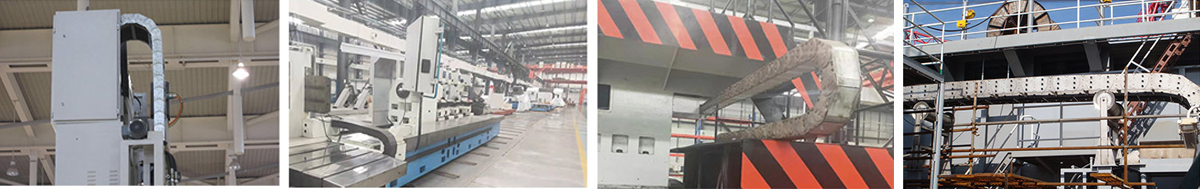

TL型钢铝拖链应用案例：
01.雄厚实力拥有19年拖链研发生产经验
● 圣达拥有35年的行业经验，专为用户提供拖链和配线器材；
● 拥有10000㎡厂房面积，20台注塑机、折弯机 、激光切割、数控切割、数十几台先进设备。
02.团队实力强大满足各种拖链配套需求
● 圣达拥有成熟的研发技术，数十人设计团队，5年丰富的生产及销售经验
● 研发团队有设计和高品质产品制造能力，能满足拖链配套产品的各种需求。
03.大库存·出货快满足高产量需求
● 圣达具备大量的稳定库存，能满足用户大批量批发需求；
● 与各大知名物流企业保持长期合作关系，正常规格可在24小时内发货。
04.打造品牌服务构建专业体系
● 圣达拥有专业强大的技术服务团队，随时为用户提供各种拖链解决方案和服务支持；
● 24小时贴心服务，快速响应客户售后问题，全程为您提供舒心服务。
东莞市圣达机械科技有限公司是一家专业从事生产线缆拖链系统，电缆保护软管及接头连接器的工业自动化公司，公司致力与线缆拖链系统领域的发展，凭借产品的高品质，高技术，优美外观，贴心服务，广泛应用于工业自动化，数控机床，塑料机械，化工机械，工程机械，烟草设备，医药设备，港口设备，制造设备等领域。
随着公司的不断发展，坚持能够提供“完整的拖链系统”，这是一个集合了电缆拖链，电缆保护软管以及接头连接器于一体的全新概念，为客户带来更好的解决方案。因此，让我们一起不断成长，一往无前！
