产品介绍

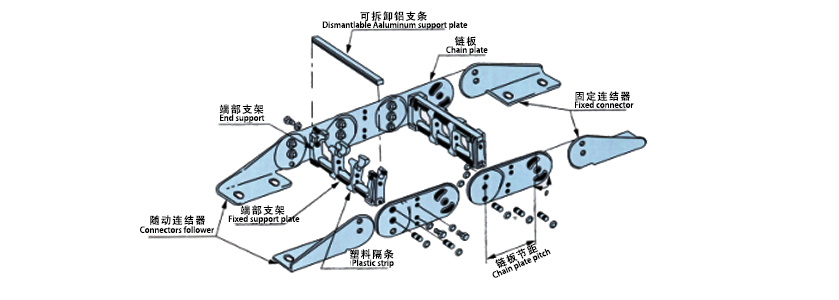

 TL II型钢制拖链:

TL II型钢制拖链

▲支撑板I型整体式、II型上下分开式

支撑板I型整体式、II型上下分开式

 TL III型钢制拖链:

支TL III型钢制拖链

▲支撑板I型整体式、II型上下分开式


支撑板I型整体式、II型上下分开式

 TL250型钢铝拖链安装尺寸图:

TL250型钢铝拖链安装尺寸图

TL250型钢铝拖链安装尺寸图1

TL250型钢铝拖链安装尺寸图2


 TL型钢铝拖链参数:

参项Reference/型号TypeTL45TL65TL80TL95TL115TL125TL155TL180TL225TL250
节距Pitch  t45658095115125155180225250

弯曲半径  R

Bending radius

可根据用户要求定制

50/75/90/114/14575/90/114/125/145/185100/115/125/145/185/200/250/300114/145/200/250/300145/200/225/250/300/350200/250/300/340/350/450/500/575/700/750200/250/300/340/350/450/500/600250/300/350/450/460/600/600400/500/600/750/800/850/1000400/500/600/750/800/850/1000

拖链zui小宽度  Bmin

Minmum width of drag chain

35505560708090100160190

拖链高度

Height of drag chain

3249
56758696120144200220

拖链长度

Drag chain length

由用户按需要自定

Customized by the user as needed

支撑板zui大孔径  D1

Max hole diameter of support plate

-323550637597110146166

允许不用支撑轮长度

Non support range

4589101010101214

形式

Type

IIII.II.IIIII.IIII.II.IIIII.IIIII.IIIII.IIIII.IIIII.IIIII.III


 TL型钢铝拖链应用案例:


▲ 机床▲ 加工中心▲ 铸造厂▲ 钻井平台
