拖链半径如何测量

拖链的安装方式有很多种，滑行运动、架空应用（短行程）、竖直应用（站立/悬挂）、侧向应用（直行/旋转）等，如果是机械上需要限制拖链的整体高度，就是弯拖链的弯曲半径的选择较为严格，因为弯曲半径的达标与否对拖链的使用稳定性及寿命是有影响的，在产品选购当中，采购员也需要对拖链的长度、宽度、内高、内宽、弯曲半径等规格参数有一定的了解，如果选型错误将会影响到整套设备的运行。

1.选择弯曲半径的注意事项：正确选择弯曲半径还需要根据实际的高度空间限制，弯曲半径要小于设备空置的空间高度，另外弯曲半径还应达到电缆zui大直径的10倍。选择范围在75-650mm，行程小选择弯曲半径较小的拖链。

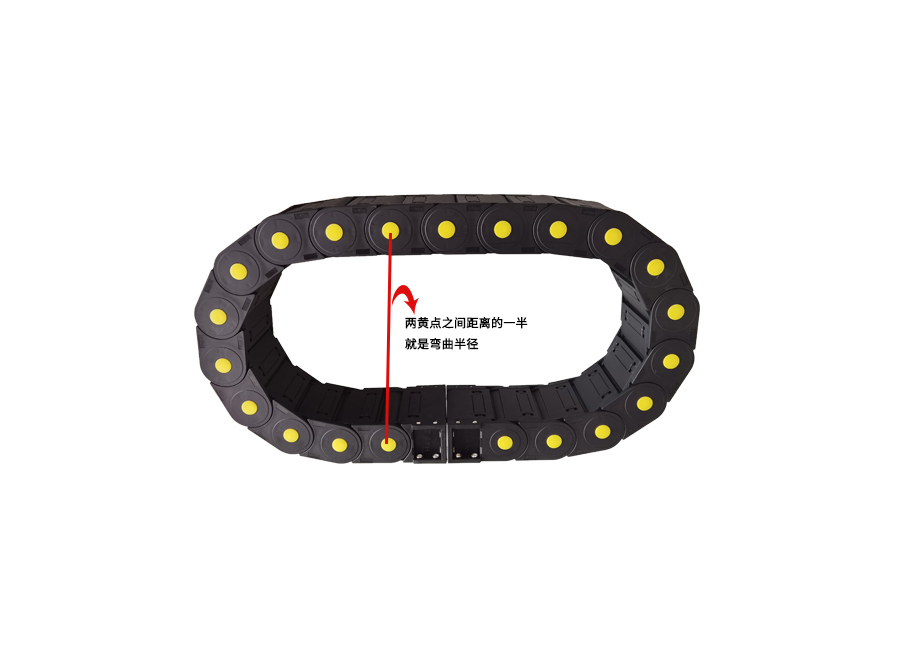

2.测量拖链的弯曲半径：将拖链弯曲折叠，找到垂直的zui高和zui低点，测量两个节点的距离，拖链的弯曲半径就等于测量直径的一半。

3.拖链弯曲总高度=弯曲半径*2+拖链外高，例如塑料塑料拖链35*75型号，其内高为25mm，外高为55mm。那么它的弯曲半径有75/100/125/150/200等。如半径75，它的红线位置弧度就是205，公式计算是半径75×2，然后加外高55，结果是205mm。反过来计算塑料拖链的半径就是，量下总弧度高度，减去外高，然后除以2，就是半径。

钢制拖链的弯曲半径计算公式： 拖链弯曲半径=（弯曲后拖链总高度-拖链厚度）/2，拖链弯曲半径越大其弯曲总高度就越高。
