钢制拖链的选型

一、选型前需要知道钢制拖链有三种支撑板形式：
（1）安装管缆的规格品种较多时，可选用支撑板——框架式。
（2）当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式。

（3）当拖链需承载较大管、缆负荷时、应选用高强度支撑板——整块式。

二、钢制拖链的规格选用原则：
1、根据支撑板zui大孔径Dma来确定链板高度hg和拖链型号。
2、支撑板内腔孔径D1=d+约等于0.1d（取整数）。其中d=电线、电缆、液、气软管的外径。
3、根据拖链功能要求来确定支撑板型式的拖链的弯曲半径：
①当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时，可选用分开式类型支撑板；
②当拖链需承载较大管、缆负荷时，应选用高强度支撑板型-整块式；
③安装管缆的规格品种较多时，可选用框架式支撑板。
4.根据安装管缆的数量来决定支撑板宽度b1,从而得知拖链宽度B。
5.机床钢制拖链使用场合受限制条件、或受环境影响，需采用钢带防护支撑板时。

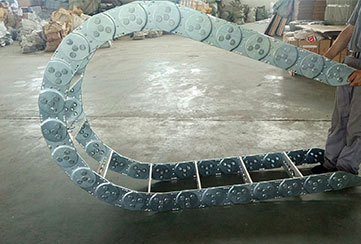

钢制拖链，一般应用在机床机械等的电缆、油管、气管、水管、风管上起牵引和保护作用。钢制拖链已经广泛使用在机床、车床、起重机械、木工机械、港口码头等，保护了电缆等也使机床整体看起来更美观。
